電気製品やプリント基板から発生するノイズの発生位置と強度を計測表示するシステムです。 電子回路の動作がおかしい時がある、新しい電気製品の電源を入れるとなぜかおかしい動作をするなどが発生した場合は原因調査に役立ちます。 |
|||
| 概 要 応用例 | |||
| システム概要 ・電気製品やプリント基板から発生するノイズ源を高精度に計測して実物の写真と合成します。 ・新製品の開発時や不具合発生時のノイズ起因の調査に使用します。 使用方法 ・電気製品やプリント基板の電源を入れてカメラの視野に入るように設置します。 ・計測プローブを電気製品やプリント基板上でノイズが発生しそうな部分に接触させて、その周辺をなぞることによりパソコン画面に結果が表示されます。 表示内容を保存することにより計測結果（ノイズ強度と発生位置）を保存します。 計測結果を確認してノイズ発生源にしかるべき対策を講じます。 応用例 ・高速I/Fによるケーブル輻射の計測 ・電源ピンからのノイズ漏れ調査 ・RAM高速化によるノイズ発生状態調査 ・プリント基板、電子部品からの輻射検査 ・システムLSI内での誤動作調査 ・LSI間のノイズカップリング計測 ・ノイズ起因と思われる誤動作の調査 ・人体に影響を与えそうなノイズの調査 海外電気製品による誤動作の調査 |
|||
 |

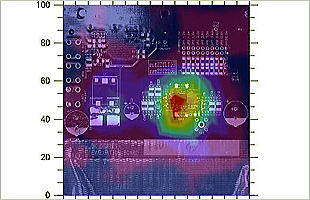

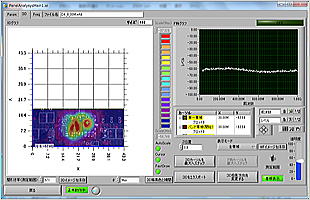

 解析結果PC画面  実画像とノイズ強度の合成写真 |
||
| 計測動画 | |||
| 仕 様 | |||

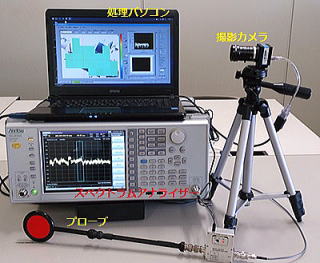

| 製品名DITNES-HS1 計測範囲 最大500mmX500mm（変更可能です）） 計測周波数 1.5GHz以下 システム構成 ノートPC、USBカメラ、レンズ、三脚、ケーブル、マーカー、ソフトウエア スペクトラムアナライザー、プローブは要望に合わせて選定します。 |
|||
| 自動計測装置 | |||
  |
|||

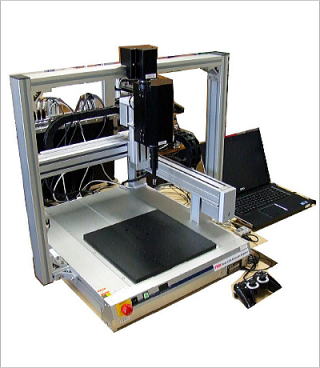

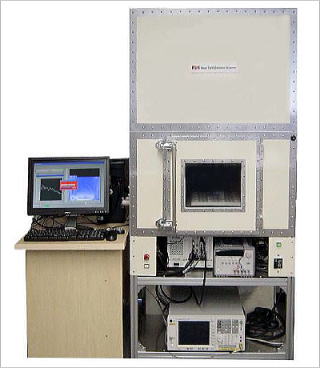

| DTNES１00 ２Dタイプ DTNES300 ３Dタイプ | |||
| 有料計測 | |||
| 当社に来ていただき計測調査を行う。 | |||
| ・4時間サービス、・8時間サービス | |||
| ・御社に出張して計測調査を行うサービス | |||
| 金額はお問い合わせください。 | |||
