高出力レーザーダイオード分類検査ソフトウエア

高出力LDモジュールの電気特性と光特性をインラインで高速に測定し、 分類情報を出力するソフトウエアです。

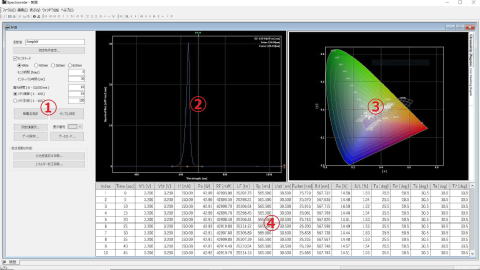

分類テスト表示画面
�@測定制御画面　�A分光スペクトル画面　�B色度図画面　�C測定値
�@計測条件設定 ・測定名設定, 測定モード設定（標準測定, レシピ測定） ・レシピ設定, モニタ設定, 露光時間設定, メモリ積算回数設定, メモリ記憶設定 ・ペルチェ制御, ペルチェ温度設定, Tmチェック制御, 各温度表示 ・電源出力確認, 暗電流測定, サンプル測定 ・測定表示項目選択設定, グラフ表示項目選択設定 ・波長移動, 波長オフセット補正 ・分光感度補正係数作成, エネルギー校正係数作成 　 �A分光分布グラフ ・全波長域グラフ, Blue波長域グラフ, Green波長域グラフ, Red波長域グラフ 　 �Bカーソル機能 ・色度座標図　／　演色評価図 ・色度座標：CIE1931(xy) ・演色性評価指数：Ra, R1-R15 　 �C結果リスト（測定値表示） ・選択項目(測定名), Tm温度(Tmset), 露光時間, 印加電流(Ifset), 測定電流(If), ・測定電圧(Vf1,Vf2,Vf3,Vfc), カロリーメーター出力(Po), フォトダイオード出力(Pd), ・放射束(RF), 全光束(LF), 分光器信号レベル(S/L), ピーク波長(Rp), ビーム幅(1/e2), ・半値幅(Fwhm), 測定温度(Ta,Tm,T5-T10), 色度値(xy,uv,u’v’), 演色性評価指数(Ra,R1-R15), ・色温度(Tcp), 黒体放射軌跡偏差(Duv), SDCM, ビーム主波長(Rd_ld), 主波長(Rd), 刺激純度(Pe)
ソフトウエア機能 　１) 電気測定：順方向電圧、電流 　２) エネルギー測定：カロリーメーター、放射束、光束 　３) 分光スペクトル測定：シグナルレベル、ピーク波長、ビーム幅、半値幅 　４) 色測定：色度、主波長、相関色温度、演色指数、SDCM 　５) 温度測定：周囲温度、LD温度 　６) 分類値設定、信号出力機能、データー保存機能 　　　　　　　　　　　　　　　　　 　＊各種ソフトウエア機能追加に対応します。
システム構成

　　　 　　

	装置構成写真

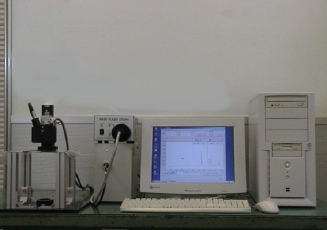

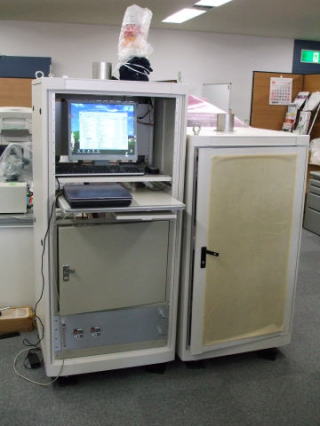

	オフラインタイプ	インラインタイプ
