渦流探傷器　Nortec　600用USB　to　RS232C、DIOインターフェースユニット
DIT-N600RSDIO
Nortec 600にも対応しました。　　
　
　　　　　　

DIT-N600RSDIO

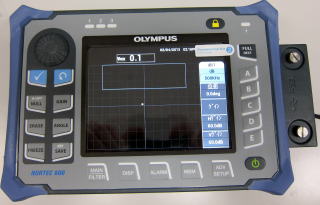

Nortec600(参考写真)

 渦流探傷器　Nortec600のUSBインターフェースをRS232CとデジタルIN、OUTに変換してシーケンサ（PLC)と接続出来るようにするインターフェースユニットです。　　　　　　

Nortec600をシーケンサーにDIOのみで接続できます。
またRS-232Cのみでも接続できます。



　　　　　　
　　　　　　　　　　　USB接続　　　　　　　　　　DIO又はRS232C
　　　　　　　　　　　　　　　 DIT-N600RSDIO
 　
　　　　　　
　 　　〜仕様〜 　
　　　　　　
USB入力１CH（Nortec600からのUSBケーブルを接続）
出　　　力　：RS232C　1CH　9pinオス
　　　　　　　　デジタルIO OUT4ch IN 8ch
電源電圧　： 24V1.3A　端子台入力　パワーON　LED付き
外形寸法　： 75(W)X120(D)X94(H) 重量約900g
内　　　容　：本体、RS232Cケーブル3m説明書（電源は含まず。）
　　　　　　　　　　
　　　
PLCとのRS232C通信はNortec600 の通信プロトコルに準拠しています。Nortec600 からは付属ソフトのEddyMaster600 と同様に見えます。
　　
　　　　
＜動作内容説明＞

〜ＰＬＣからのコマンド発行例〜
コマンドストリング構成もUSB同様で、READ, WRITE, EXECUTE の３つのコマンドを認識できます。
　※リードコマンドの場合は、コマンドの最後に’?’を追加します。
　※ライトコマンドの場合は、コマンドに’=’と設定値を追加します。
　※実行コマンドの場合は、コマンドのみとなります。
（詳細は、Nortec500「付録Ａ：テスト済みのUSB コマンド」を参照下さい。）
但し、ＰＬＣが送信するコマンドの端末には必ずキャリッジリターン($0D)を付加して下さい。

〜ＰＬＣが受信するステータス〜
Nortec500 が返すプロンプトをそのままＰＬＣへと返信します。
端末は必ず、(キャリッジリターン)＋＞($0D, $3E)となります。
但し、リードコマンドの場合は、値と、(キャリッジリターン)＋＞が返ります。
コマンドや、引数が定義されていない場合は、プロンプトは、次のように替わります。
無効なコマンドの場合C? (キャリッジリターン)＋＞();
無効なパラメータの場合V? (キャリッジリターン)＋＞();
　　
　　
〜デジタル通信(DI)の場合〜
COM ポートが無いＰＬＣは、ＤＩ入力で、コマンドを発行することが出来ます。
発行するコマンドは、ユニットに予めテキストファイルで設定してあります。
入力ビットは全部で８ビットあり、入力ビットの変化でユニットは動作します。
　
〜設定内容〜
‘definecommand.txt’
0,NUL
1,TIM
2,YR.=2008
3,MON=03
4,DAY=17
5,HR.=17
6,MIN=30
7,SEC=27
※同時に２つ以上のビットが入力された場合、LSB 側のビットの
　 コマンドのみ を実行します。
　 ビット変化は、ポジティブまたは、ネガティブで発生し、この設定
　 はパラメータで変更することが可能です。
　　
〜Norte600 の返信について〜
デジタル通信の場合、結果の詳細を返すことができません。
代わりに、出力bit にその結果を出力します。
コマンドが正常に実行された場合、出力のbit0 が１秒間On します。
コマンドが間違っていた場合、出力のbit1 が１秒間On します。
パラメータが間違っていた場合、出力のbit2 が１秒間On します。
　
〜その他〜
通信プロトコル設定あり。
通信ログ記録機能あり。
　　
　　
  Nortec600に対応しました。Nortec500もお問い合わせください。
