| IR-1300 VCSEL | |||||
 |
|||||
| 高解像度赤外線CMOSカメラとエンハンサソフトウェアによりVCSELの酸化アパーチャを計測する赤外線透過顕微鏡システムです。 |
|||||
| ＩＲ-1300VCSELの特徴 |
|||||
| ・赤外線カメラが30FPSになりました。（PC性能による） |
|||||
| ・英語版も追加されました。Emglish version is available． | |||||
| ・フォーカスの合わせやすさが向上しました。 | |||||
| ・ＸＹステージの合わせやすさが向上しました。 | |||||
| ・130万画素カメラにより高精度な画像撮影が可能になりました。 | |||||
| ・ＤＴエンハンサーソフトの追加機能により使いやすさが向上しました。 | |||||
| ・ＤＴVCSELの酸化アパーチャー部のコントラスト改善用照明波長調整機能付き ・850nmから1100nmまで連続して波長を可変できます。 |
|||||
| リアルタイムエフェクトソフトウェア | |||||
| コントラストの低い画像や、ノイズの多い画面をリアルタイムエフェクトソフト により画像の処理をして、明るい鮮明な見やすい画像にします。 |
|||||
| 搭載機能概略 | |||||
| 〜1.画像取込〜 | |||||
| ・8bitモノクロ画像の取り込み | |||||
| ・フルスクリーン表示 ・ズーム表示(倍率1〜5程度) | |||||
| 〜3.エフェクト処理〜 | |||||
| ・輝度レンジのリアルタイムエフェクト ・積算処理(ノイズ除去） | |||||
| 〜4.寸法計測〜 | |||||
| ・スケール表示 ・面積計算 ・２点間計測 ・垂線長 ・角度計測 ・円計測 ・線幅計測 ・周囲長計測 |
|||||
| 〜5.図形描画〜 | |||||
| ・丸、四角、矢印、テキスト描画 | |||||
| 〜6.ファイル管理〜 | |||||
| ・ＢＭＰファイル保存/読み込み ・ONEクリックセーブ機能 | |||||
| ・2種類の保存(元画像、追加画像) | |||||
 |
|||||

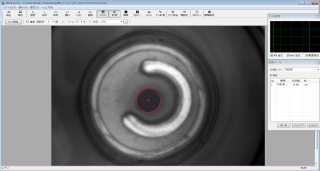

| 付属ソフトウエアによる酸化アパーチャ部の手動計測例 | |||||
 |
|||||

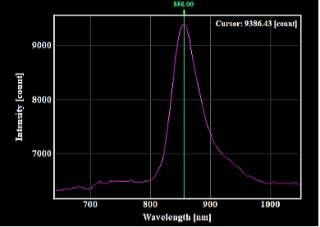

| 850nm照明光の分光特性 | |||||
 |
|||||

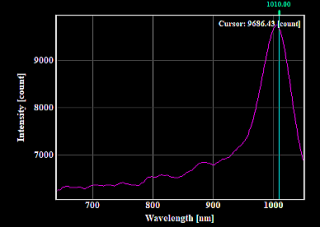

| 1100nm照明光の分光特性 | |||||
| 照明光は850nmから1100nmまで連続可変できます。 | |||||

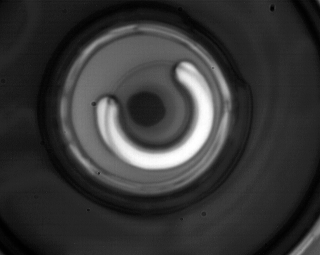

 対物レンズ100倍でのVCSEL画像 |
|||||
| 装置構成ブロック図 InGaAsカメラ（オプション） | |||||
 |
|||||

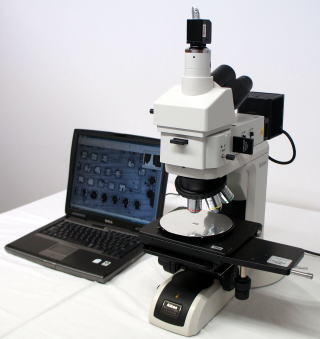

| 6インチステージ搭載例 | |||||
 |
|||||
| 8インチステージ搭載可能 | |||||
| 対象材料 | |||||
| Ｓｉ、GaAs、 （材料の組合せ、厚み等の条件により見えない場合があります。） | |||||
| 対応カメラ | |||||
| 赤外線ＣMOSカメラ130万画素（標準） | |||||
| InGaAsカメラ（オプション） | |||||
| その他カメラにも対応可能です。(お問い合わせください) | |||||
| 用途 | |||||
| VCSELの酸化アパーチャー部の手動計測 | |||||
| 基本仕様 | |||||
| ・対物レンズ 5ｘ、10ｘ、20ｘ、50ｘ、(100ｘ：オプション） ・カメラ 赤外線ＣMOSカメラ130万画素 ・照明 透過、反射（ハロゲンランプ） ・ノートパソコン ・ＸＹステージ手動 ・ソフトウェア 画像改善ソフトDTエンハンサー付き |
|||||
| オプション | |||||
| オートフォーカスユニット 電動X,Yステージ 2カメラ異焦点ユニット 自動計測ソフトウエア OK,NG判断機能 |
|||||
| 注意事項 | |||||
| レンズは赤外線専用設計ではありませんが、取り込んだ画像をソフトウェア処理 することにより鮮明な観察画像を実現しています。詳細はお問い合わせ下さい。 |
|||||
