ボルト検査装置

ボルトの品質全数検査装置
品質を全数検査してOK、NGの自動振り分けします。

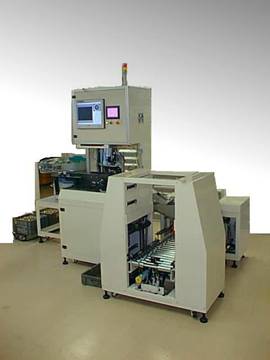

  〈装置外観写真〉

供給、搬出方法 検査項目 検査時間 検査可能品種
   パーツフィーダーに投入し、検査トレイに良品のみ個数をカウントしながら投下します。
※トレイストッカーはオプションになります。
  ・座面部分の傷
・ねじ山の有無
・ネジのピッチ
・ネジ幅
   0.5秒/個     標準タイプは1品種のみ。
オプションで複数品種に対応可能ですが、段取替えの調整が必要になるため、多くても2,3品種の対応になります。




欠陥無しのサンプル 傷欠陥のサンプル 打痕欠陥のサンプル

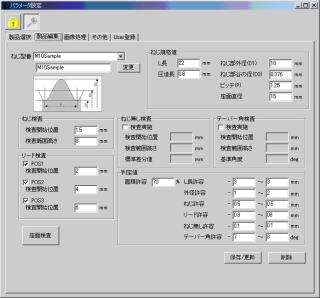

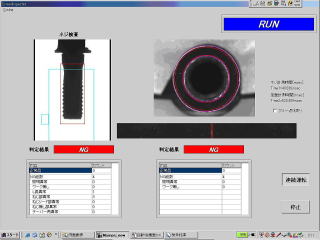

検査装置画面例   パラメーター設定画面

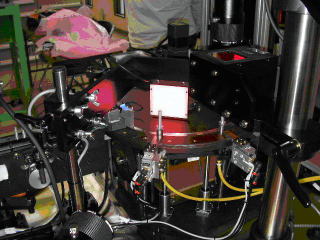

装置例2   検査部画像
              *特殊ボルトにも対応します。
