| 簡単ティーチング 簡単操作 ローコスト | ||||
| 対象ワーク インナーパッド部、 検査項目 張り・異物 検査時間 200msec、 検査精度 最小検出バリ/異物 約10um(8.6μm/pixel) |
||||
| 基本仕様 | ||||
| 撮影カメラ ＴＭ-1320-15ＣＬ 2/3inch 1300（Ｗ）ｘ1030（Ｈ） | ||||
| レンズ 約0.8倍（0.78） 視野11.0mmx8.8mm、 解像度 約8μm(カメラ分解能 8.6μ 照明 ドーム+同軸ＬＥＤ照明 |
||||
↓バリ ↑異物 |
||||
| ○バリ欠陥、○異物(警報) バリ判定：指定面積以上のバリがある。 異物判定：指定面積以上の異物がある。 |
有効範囲の設定により、図のようにインナー リードが「痩せている」場合も張りと判断する 場合があります。 検査有効範囲は四角形の内側です。 |
|||
 |
 |
|||
| ティーチング方式 | ||||
| 検査エリアは良品ワークの画像を取り込む事で作成し、 検査基準値を決定し上下方向に交差を入力することで決定します。 |
||||
 |
||||

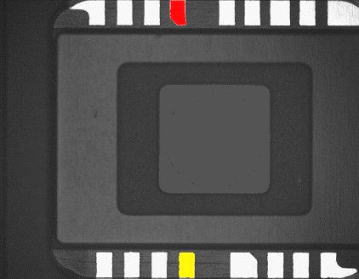

| 全てのＰＩＮを検査して、1つでもＮＧレベルのＰＩＮがある場合、 そのワーク判定は不良品として判定します。 ＮＧレベルのＰＩＮは赤色または黄色で表示します。 |
||||
 |
||||

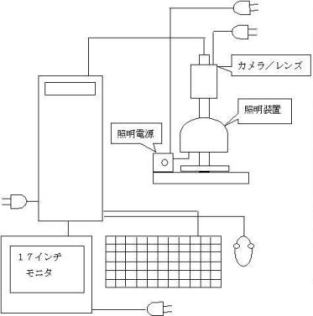

| 検査構成：検査装置一式、検査ＰＣ、17インチモニター1台、測定光学系一式、 カメラ・レンズ一式、機構部品一式、ケーブル一式 |
||||
