レンズ検査装置 〜DT-2500〜

レンズに発生する各種欠陥を画像処理を用いて自動検査する装置です。

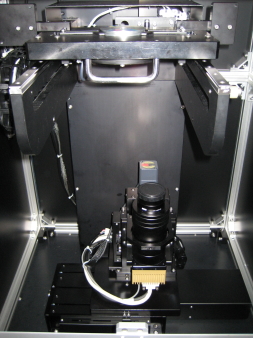

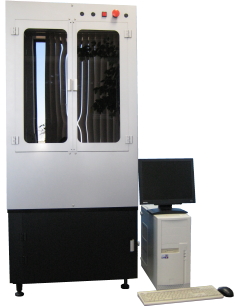

 〈装置外観写真〉 <光学部>






基本仕様
検査対象レンズ Φ65mmからΦ80mm <S=8以下、C=2以下>
検査エリア 外周5mmは非検査エリア
検査時間 約15秒/個 <Φ65mmレンズの場合>
検出欠陥サイズ   20μm以上(高精度対応可能)
検出欠陥種類 繊維状欠陥(内面含む)、擦り傷、圧迫痕、異物、膜の欠損
クリーン度 クラス1000
サイズ 1000mm(w)×850mm(D)×1900mm(H)
※PC、モニターは別置
電源 AC100V50/60HZ
空圧源 0.5Mpa以上
その他 自動供給ロボット(オプション)

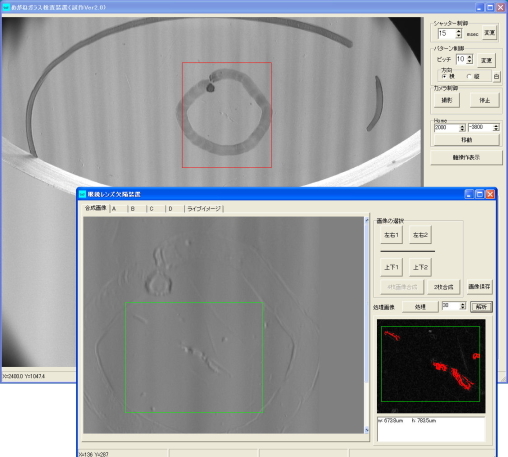

検査方法<動画>
